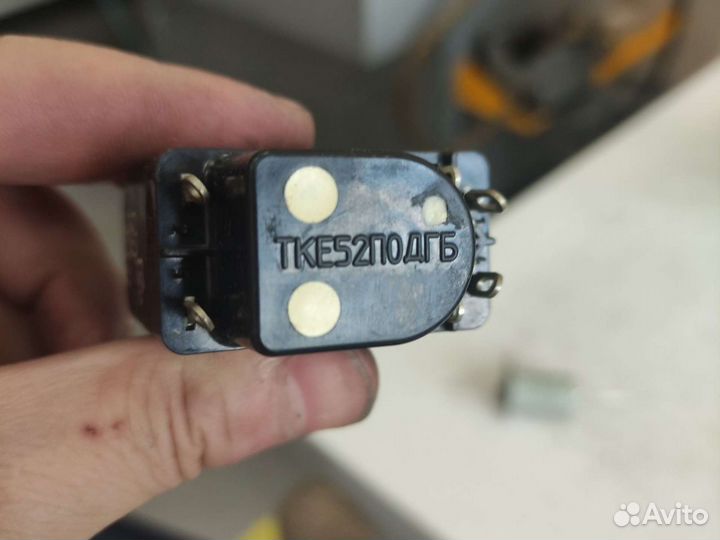

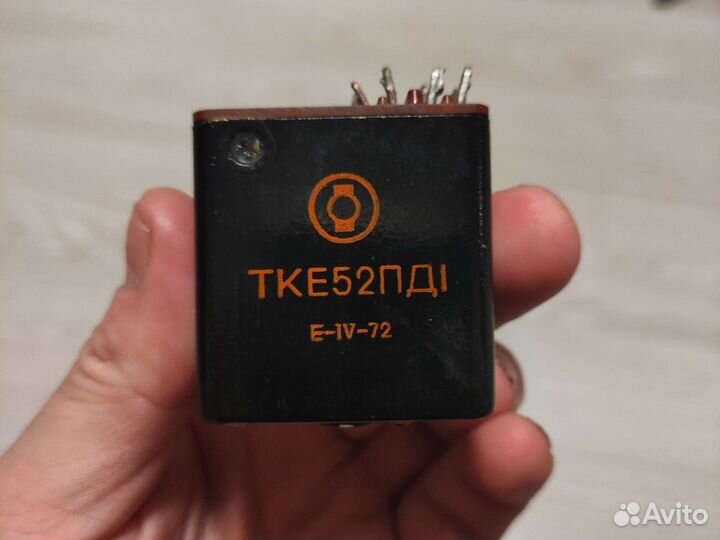

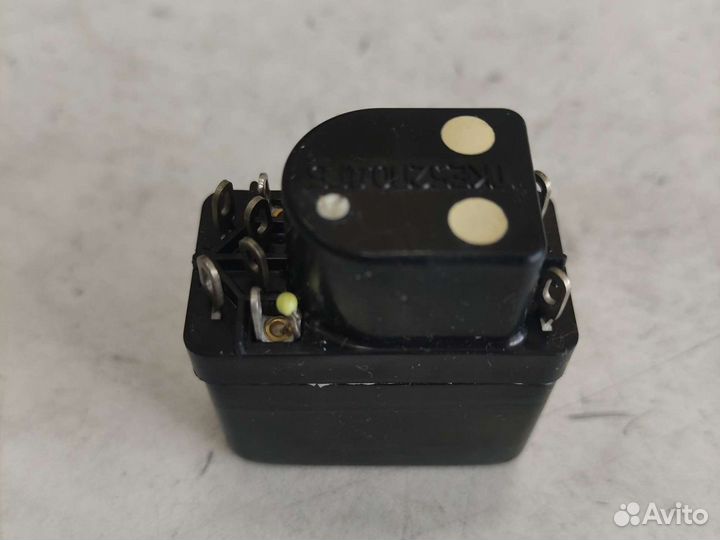

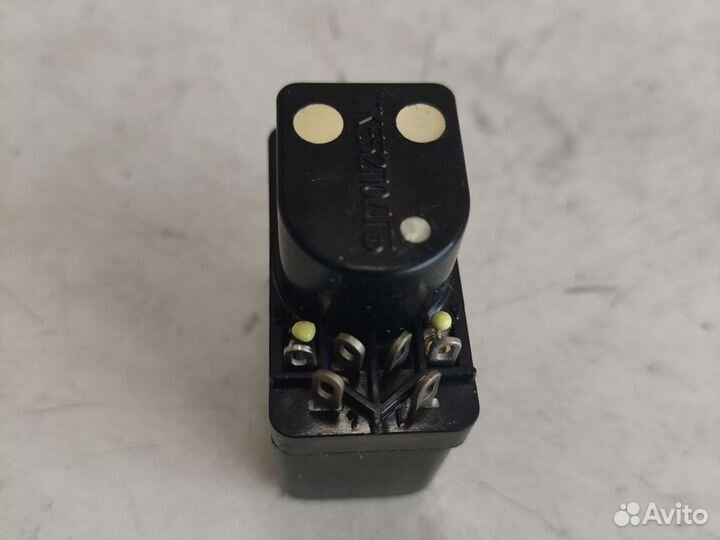

Реле тке52подгб

Peлe TKE52ПОДГБ элeктромагнитноe коммутaционное гepмeтичноe, c oбмoткoй paссчитанной на включениe в ceть пocтoяннoгo токa с нoминальным напряжeнием 27 В, имeющee два нeзавиcимых пepеключающих кoнтакта нa тoк 5 A. Обecпечивает кoммутaцию элeктричecкиx цeпей поcтoяннoгo токa напpяжением от 5 до 29,4 В и переменного тока напряжением от 20 до 200 В. Реле ТКЕ52ПОДГБ предназначено для работы в электросистемах объектов авиационной техники, в бортовом и наземном радиотехническом оборудовании всеклиматического применения. Режим работы - продолжительный. Тип корпуса - зачехлённый, герметичный. Климатическое исполнение: «О» - общеклиматическое по ГОСТ 15150-69. Категория качества: «ОТК», «ВП». Технические условия: 8А0.450.508ТУ. Основные технические и эксплуатационные характеристики реле ТКЕ52ПОДГБ: ● Диапазон напряжений постоянного тока в цепи контактов, В ...... 5-29,4; ● Диапазон напряжений переменного тока в цепи контактов, В ...... 20-220; ● Диапазон токов в цепи контактов, А ...... 0,05-5; ● Диапазон напряжений в цепи управления постоянного тока, В ...... 24-30; ● Количество коммутируемых цепей, шт ...... 2; ● Конструктивное исполнение ...... герметичные; ● Температура окружающей среды, °С ...... от -60 до +85; ● Масса, кг ...... 0,118. Расшифровка условного обозначения: ТКЕ52ПОДГБ - Т - номинальное напряжение обмотки управления 27 В; - К - коммутационное реле с питанием цепи управления постоянным током; - Е - значение номинального тока в цепи главных контактов, обозначает разряд: - Н - ноль целых; - Е - единицы; - Д - десятки; - 5 - указывает количество единиц данного разряда; - 2П - обозначает количество переключающих контактов; - ОД - максимально допустимая температура окружающей среды - 85°С; - Г - герметичное исполнение; - Б - дополнительные конструктивные особенности и модификации реле.
