Реле времени

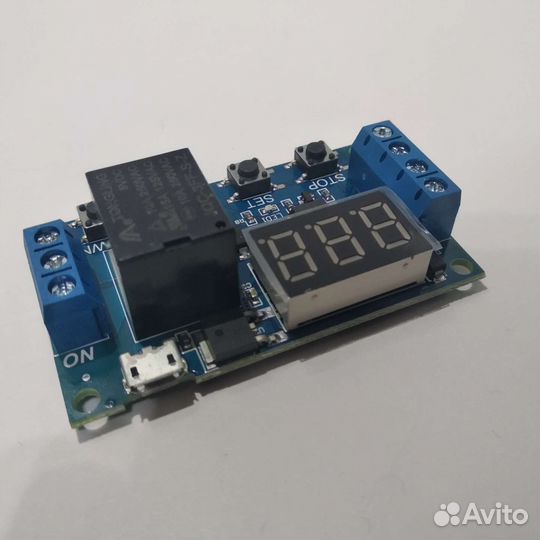

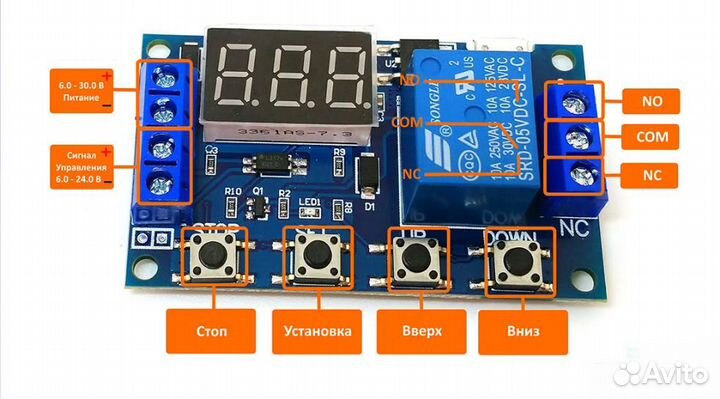

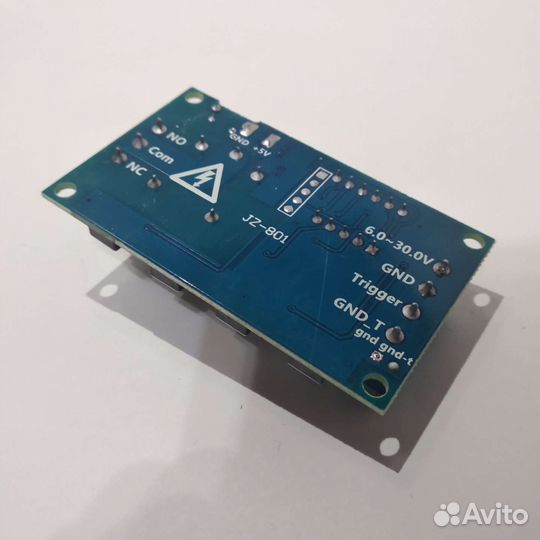

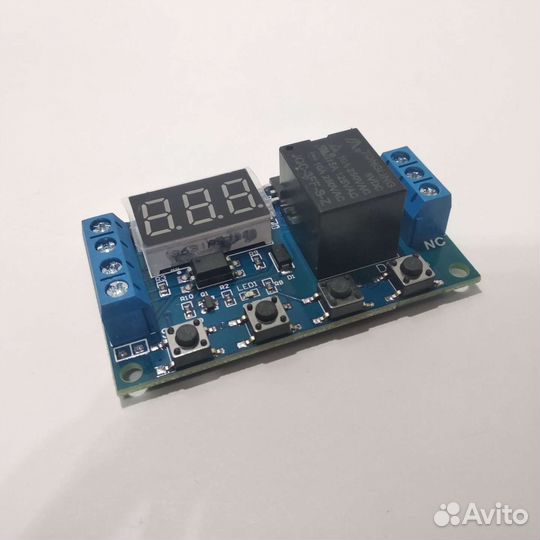

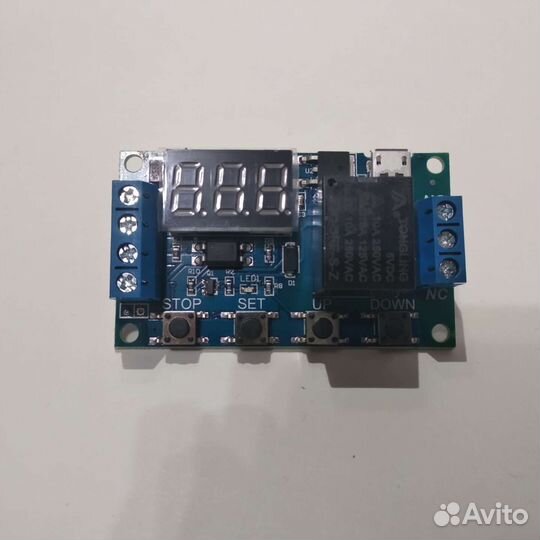

Все как на фото. Новое. Отправка почтой и ТК по предоплате или авто доставка. Подключение 2-3 фото. Характеристики: ►Номинальное напряжение: 6 — 30 В; ► Семисегментный трехразрядный индикатор; ► Максимальная нагрузка: DC – 30 В 10А, AC – 250 В 10А; ► Настраиваемое время задержки: 0.1-999 минут; ► Погрешность: 0.01%/с; ► Сохранение установленной задержки при отключении питания; ► Потребляемый ток: 20 мА в режиме ожидания, 50 мА при срабатывании реле; ► Габариты: 63 х 37 x 18 мм; Режимы работы реле времени: Реле времени может работать в одном из режимах работы показанных ниже, чтобы изменить режим необходимо нажать и удерживать кнопку «SET» и кнопками «UP» и «DOWN» выбрать режим. ► Режима 1.1: В данном режиме, контакты NC — COM замкнуты, а NO — COM разомкнуты, при подаче логической единицы (от 3V до 24V) на вывод «Trigger» реле переключится, контакты NC — COM разомкнуты, а NO — COM замкнуты и начинается отсчет времени установленный в параметре «OP«, после окончания отсчета реле переключится. При повторной подаче логической единицы (от 3V до 24V) на вывод «Trigger«, реле не будет реагировать, пока не кончится выставленное время «OP» ► Режима 1.2: В данном режиме, контакты NC — COM замкнуты, а NO — COM разомкнуты, при подаче логической единицы (от 3V до 24V) на вывод «Trigger» реле переключится, контакты NC — COM разомкнуты, а NO — COM замкнуты и начинается отсчет времени установленный в параметре «OP«, после окончания отсчета реле переключится. Но до того как время закончится, можно начать отсчет времени сначала, подав сигнал на вывод «Trigger«. ► Режима 1.3: В данном режиме, контакты NC — COM замкнуты, а NO — COM разомкнуты, при подаче логической единицы (от 3V до 24V) на вывод «Trigger» реле переключится, контакты NC — COM разомкнуты, а NO — COM замкнуты и начинается отсчет времени установленный в параметре «OP«, после окончания отсчета реле переключится. При повторной подаче логической единицы (от 3V до 24V) на вывод «Trigger«, реле сбросит время. ► Режим 1.4: В данном режиме, контакты NC — COM разомкнуты, а NO — COM замкнуты, при подаче питания на модуль реле начнет отсчет времени установленный в параметре «OP«, после окончания отсчета реле переключится, на вывод «Trigger» реле не реагирует. ► Режим 2.1: В данном режиме, контакты NC — COM замкнуты, а NO — COM разомкнуты, при подаче логической единицы (от 3V до 24V) на вывод «Trigger» начинается отсчет времени установленный в параметре «CL «, после окончания, реле переключится, контакты NC — COM разомкнуты, а NO — COM замкнуты и начинается отсчет времени установленный в параметре «OP«. При повторной подаче логической единицы (от 3V до 24V) на вывод «Trigger«, реле не будет реагировать, пока не кончится выставленное время «OP» и «CL«. ► Режим 2.2: В данном режиме, контакты NC — COM замкнуты, а NO — COM разомкнуты, при подаче логической единицы (от 3V до 24V) на вывод «Trigger» начинается отсчет времени установленный в параметре «CL «, после окончания, реле переключится, контакты NC — COM разомкнуты, а NO — COM замкнуты и начинается отсчет времени установленный в параметре «OP«. До того как время закончится, можем начать отсчет времени сначала, снова подав сигнал на порт Trigger. ► Режим 3.1: В данном режиме, контакты NC — COM замкнуты, а NO — COM разомкнуты, при подаче логической единицы (от 3V до 24V) на вывод «Trigger» реле переключится, контакты NC — COM разомкнуты, а NO — COM замкнуты и начинается отсчет времени установленный в параметре «OP«, после окончания отсчета реле переключится начинается отсчет времени установленный в параметре «CL«. Всё это повторяется указанное в параметре «LOP» количество раз, если указана бесконечность (—), то реле будет повторять эти действия бесконечно. При повторной подачи сигнала «Trigger» отсчет остановится и реле перейдет в исходное состояние. ► Режим 3.2: В данном режиме, контакты NC — COM разомкнуты, а NO — COM замкнуты, при подаче питания на модуль реле, начинается отсчет времени установленный в параметре «OP«, , после окончания отсчета реле переключится начинается отсчет времени установленный в параметре «CL«. Всё это повторяется указанное в параметре «LOP» количество раз, если указана бесконечность (—), то реле будет повторять эти действия бесконечно. ► Режим 4 В данном режиме, контакты NC — COM замкнуты, а NO — COM разомкнуты, при подаче и удержании логической единицы (от 3V до 24V) на вывод «Trigger«, реле переключится контакты NC — COM разомкнуты, а NO — COM замкнуты. Реле будет в таком состоянии, пока есть сигнал на «Trigger», как только подача сигнала на «Trigger» прекращается, реле отключается не сразу, срабатывает таймер выставленный в OP и реле переключиться. Иные названия: Реле времени Реле задержки Программируемый таймер Программируемое реле Таймер задержки Реле таймер Циклическое реле Таймер циклической задержки JZ-801 Таймер Таймер JZ-801 Реле JZ-801 Контроллер нагрузки
