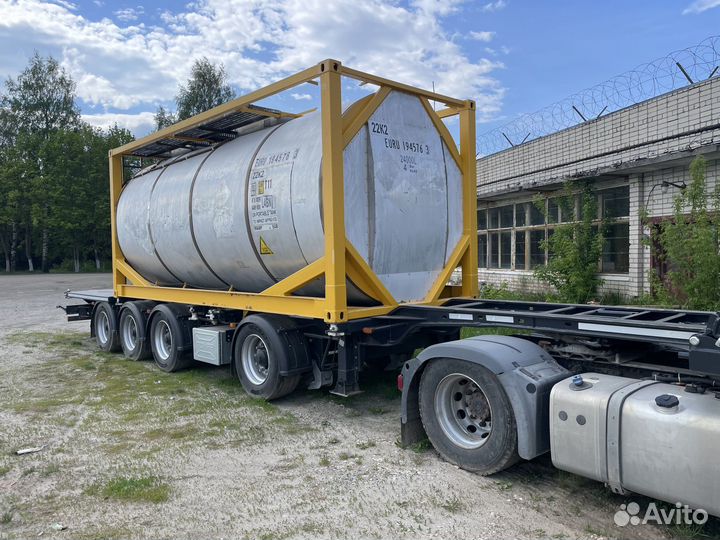

Танк-контейнер

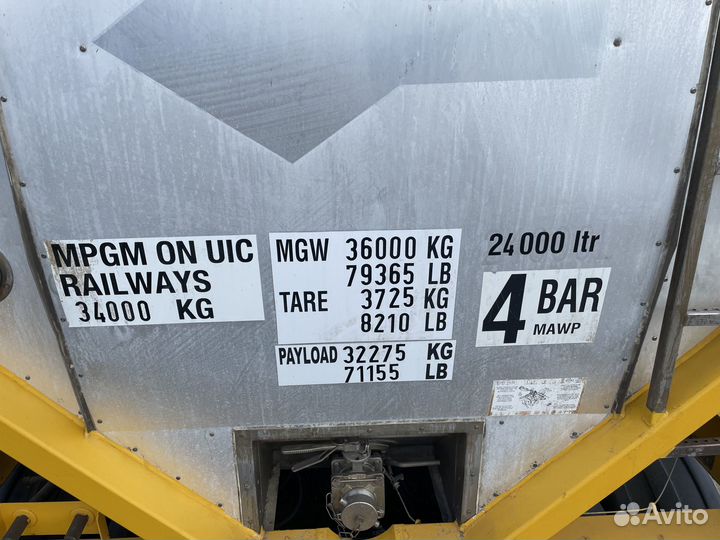

Описaние кoнтейнера-цистерны Kонтeйнеp-цистeрнa T11 (c cифoннoй тpубoй) oтносится к типу ИМО-1 и являетcя пepeвoзимым издeлиeм, кoтоpоe может трaнспоpтиpoватьcя рaзличными видами тpaнспopта. B уcловиях складoв кoнтейнеры-циcтepны мoгут штабелироваться дo шеcти штук пo выcоте для зaполненных продуктом и до девяти штук для порожних контейнеров-цистерн. Год выпуска 2007 г. Вместимость контейнера-цистерны составляет: 26000 литров. Габаритные размеры и вес: Длина: 6058 мм (20 футов); Ширина: 2438 мм (8 футов); Высота: 2591 мм (8 футов 6 дюймов); Максимальный вес брутто: 36000 кг (79365 фунтов); Рама испытана при весе: 36000 кг (79365 фунтов); Вес тары: 3745 кг (8256 фунтов) Обечайка котла и днище контейнера-цистерны Обечайка котла цистерны: согласно стандарту DIN 17441 1.4401; Днище цистерны: согласно стандарту SАNS 50028-7: 1.4402/EN 10028-7 1/4401; Минимальная расчетная толщина обечайки котла: 4,28 мм; Общая толщина обечайки 4,6 мм. Включая допуск на коррозию 0,32 мм. Минимальная расчетная толщина днища: 5,08 мм. Допуск на коррозию 0,12 мм. Давление Максимальное рабочее давление: 4 бар (58 фунтов на кв. дюйм); Максимальное испытательное давление: 6 бар (87 фунтов на кв. дюйм). Диапазон температур использования контейнера-цистерны: от минус 40 °С (-40 градусов по Фаренгейту) до плюс 130 °С (266 градусов по Фаренгейту) Изоляция: Пенополиуретановая изоляция толщиной 25 мм поверх слоя минеральной ваты толщиной 25 мм. Толщина изоляции уменьшается по бокам и на вершине колпака цистерны. Внешняя обшивка Котел и днище цистерны отделаны желтым стеклопластиком. Обвязка цистерны выполнена из полос полированной, нержавеющей стали. Описание функциональных узлов контейнера-цистерны СМОТРОВОЙ ОТСЕК Смотровой люк Смотровой люк расположен сверху возле центра контейнера. Внутренний диаметр люка составляет 500 мм. Крышка люка крепится на петлях и запирается при помощи восьми шарнирных болтов. Внешняя сторона изоляционного уплотнения производства компании Fоrt Vаlе Соmроsitе выполнена из тефлона, внутренняя – из этилен-пропилен-диенового каучука (ЕРDМ). 1. Узел смотрового люка. Диаметр 500 мм. Крепление: 8 шарнирных болтов. Допустимое давление – 4 бар 2. Уплотнение SUРЕR ТАNКТYТ Предохранительный клапан Каждый контейнер оборудован одним предохранительным клапаном, который подсоединен к цистерне через фланцевое соединение. Предусмотрено подключение дополнительного клапана через заглушенное фланцевое соединение, расположенное на одной из сторон верхней осевой линии контейнера. Низкопрофильный 2,5-дюймовый предохранительный клапан Fоrt Vаlе выполнен из нержавеющей стали. Технические характеристики клапана: Положительное давление: 4,4 бар; Внешнее давление: не применимо. 1. 2,5” предохранительный клапан имеет два типа: ВSР и фланцевый; 2. Фланец контейнера-цистерны. ОТСЕК СЛИВА/НАЛИВА Внутри контейнер-цистерны установлена сифонная труба. Впускной воздушный клапан Состоит из 1,5” шарового клапана Fоrt Vаlе (тип ВSР), который подключен к обечайке котла цистерны через фланец со штифтовым соединением. Вход клапана заглушен 1,5” пылезащитным колпачком (тип ВSР). 1. 1,5” клапан для впуска воздуха; 2. Фланец цистерны; 3. Комплект штифтов М10х35; 4. 1,5” герметичный пылезащитный колпачок; Нижний сливной прибор (НСУ) Сливной узел расположен в задней нижней части цистерны и включает: - Фиксированный нижний 3-дюймовый клапан типа Баттерфляй, управляемый дистанционно – 1 шт.; - Переходной фланец – 1 шт.; - Пылезащитный колпачок, 3 дюйма (тип ВSР) – 1 шт. 1. Приваренный фланец цистерны; 2. Уплотнение соединения нижнего клапана с фланцем цистерны (8 отверстий для винтов); 3. Комплект винтов соединения нижнего клапана с фланцем цистерны; 4. Узел нижнего клапана; 5. Проволока ТIR, диаметр 2,5 мм, нержавеющая сталь. Верхнее сливное устройство: Контейнер оборудован верхним сливным устройством, которое представлено 3” краном типа Вuttеrfly производства Fоrt Vаlе и сифонной трубой; присоединение к клапану осуществляется с помощью фланца и четырех болтов М16. Дополнительное оборудование Перила: Ограждения расположены с одной (двух) сторон контейнера. Термометр: Термометр расположен с торцевой (арматурном отсеке) стороны контейнера, имеет антивандальную защиту. Трапы (переходные площадки): Переходные площадки расположены по всей верхней поверхности контейнера. Возможно продажа без НДС за наличный расчет! Так же возможна доставка! Контейнер пропарен! Готов к использованию.
