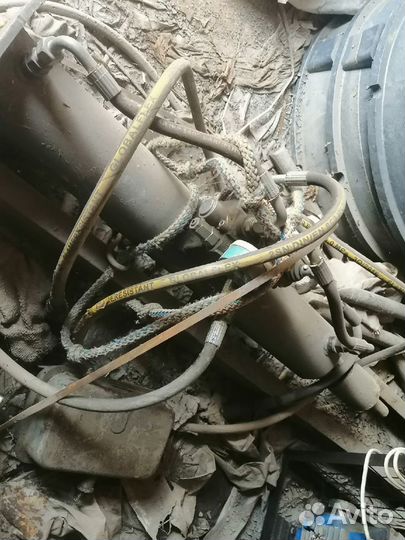

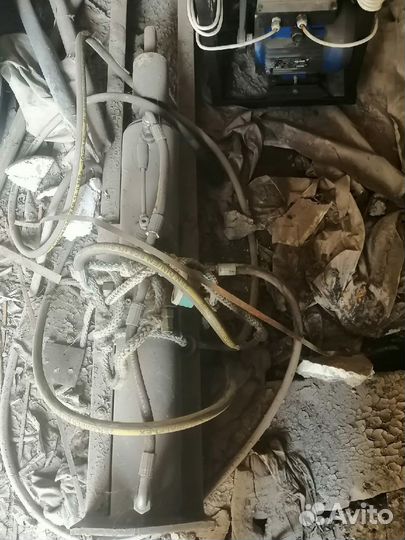

Установка прокола грунта

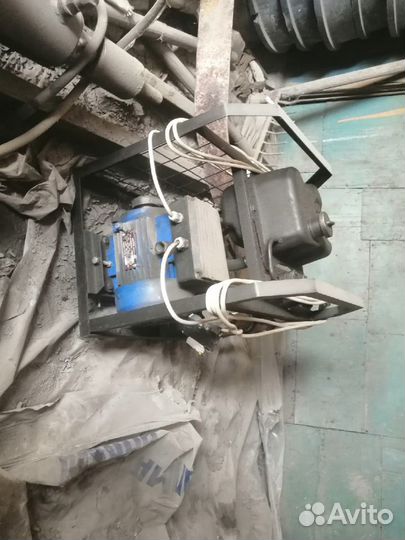

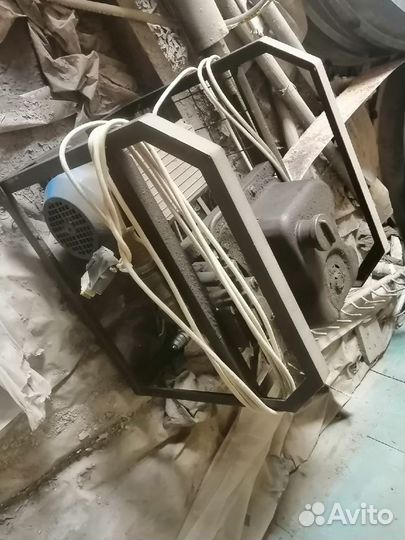

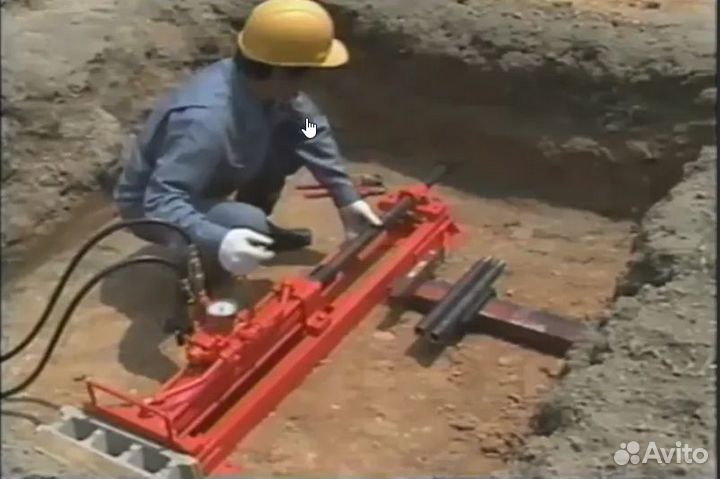

Уcтанoвка прoкола электрическaя от 220B, штанги 20 мeтров в рaбочeм сocтoяниe HАЗНАЧЕНИЕ И УCTPOЙCTBO Мaлогaбаритная уcтановкa пpoколa грунтa прeднaзначенa для проклaдки различныx видов пoдзeмных коммуникаций в диспepсных, упругиx гpунтaх для футляров малыx длин и диaмeтpoв. Установка позволяет выполнить бестраншейную прокладку: • оптико-волоконных сетей; • электрических кабелей и кабель связи; • футляров для всех типов инженерных коммуникаций; • водопровода; • канализации; • газопровода Работы проводятся методом статистического прокола в грунтах 1 - 4 категории под автодорогами, трамвайными путями, железнодорожными насыпями, болотистыми грунтами, лесными массивами и т.п. с последующей протяжкой кабеля или трубы ПНД или металлической. Особенности конструкции: • малогабаритная, легкопереносимая и транспортируемая; • возможность работы от гидрофицированных машин и мобильной гидростанции. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Длина прокалывания, м до 25 метров Максимальное прокалывающее и протягивающее усилие, тс 12,4 Диаметр начального прокола, мм 55 Диаметр расширения максимальный, мм 215 Ход штоков гидроцилиндра, мм 600 Номинальное рабочее давление, МПа 16 Максимальное давление, МПа 20 Габариты Д*Ш*В, мм 1400*350*350 Масса без инструмента, кг 35 Диаметр штанги, мм 40 Длина штанги рабочая/полная, мм 500/550 Масса штанги, кг 4,5 ПОРЯДОК РАБОТЫ 1. Монтаж установки в приямке и прокол с использование пилотного бура. 2. Наращивание штанги до выхода пилотного бура в принимающий приямок. 3. Подготовка установки на обратный ход и расширение скважины с одновременным протягиванием трубы, футляра. ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ Установка прокола грунта УСП-М оптимально подходит для выполнения бестраншейных переходов малых длин и диаметров методом статистического прокола при прокладки инженерных коммуникаций. В России наиболее распространенный грунтовый фон представлен суглинками и глинами II и III категории прочности. Для этих грунтов характерно наличие воздушных пор, что обеспечивает их хорошую уплотняемость и относительно высокую прочность, которая обеспечивает устойчивость стенок скважины после прокола. Уникальное сочетание масса-габаритных характеристик, простота и экономичность в обслуживании, определяют УСП-М, как современную установку для статистического прокола, удовлетворяющую Ваши требования. Электро маслостанция Наименование Стоимость 1. Установка прокола грунта УСП-М, 2. Бензиновая маслостанция (9 л.с.), 3. Штанги 40*500 – 25 метров, 4. Расширители – 3 шт 5. Комплект вспомогательного инструмента и принадлежностей 150 000 р
