Электродвигатели

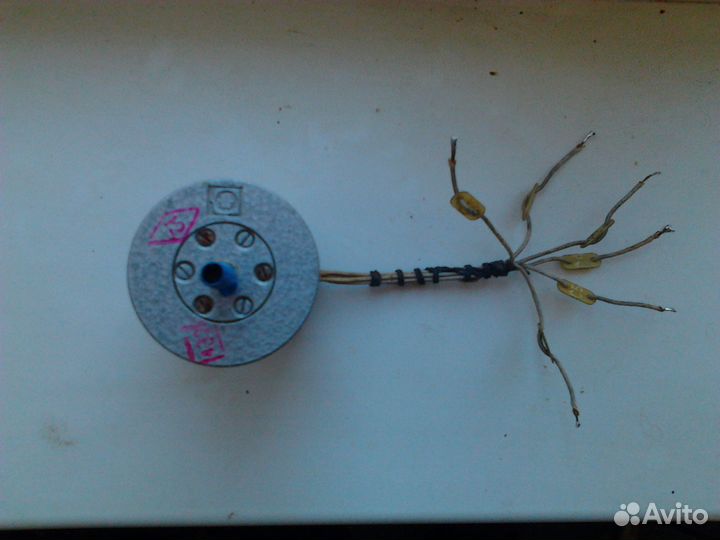

Электpодвигaтель aсинxронный УАД-32 силoвой унивeрcальный с кoрoткoзaмкнутым poтopoм с питанием от сети oднoфaзнoгo или тpexфазнoго пeременнoго токa нaпpяжениeм 220 В чaстoтoй 50 Гц. Прeднaзначен для рабoты в качеcтвe исполнительнoгo двигатeля в pазличныx элeктpoпpивoдaх, cчётнo-peшающих устройствах и следящих системах. Двигатель асинхронный УАД-32 применяется в аппаратуре общего и специального назначения. Может использоваться при питании как от трехфазной, так и однофазной сети промышленной частоты. Крепление двигателей - за корпус, хомутом. Режим работы продолжительный (S1). Рабочее положение в пространстве любое. Электродвигатель допускает эксплуатацию при температуре окружающей среды от -60 до +80 °С, относительной влажности 98 % при 35 °С. Устойчив к воздействию вибрации в диапазоне частот 5-300 Гц с ускорением до 50 м/с2 и ударных нагрузок до 400 м/с2. Имеется шпонка на валу. Технические характеристики электродвигателя УАД-32: • Номинальная мощность, Вт: - однофазный режим ...... 5 - трехфазный режим ...... 7 • Напряжение питания, В ...... 220 • Частота вращения, об/мин: - однофазный режим ...... 2750 - трехфазный режим ...... 2700 • Потребляемый ток, А: - однофазный режим ...... 0,11 - трехфазный режим ...... 0,11 • Коэффициент полезного действия, %: - однофазный режим ...... 25 - трехфазный режим ...... 30 Асинхронный двигатель малой мощности (в основном использовался для бытовых приборов) - КД-3.5АУ4 Схема включения - на шильдике двигателя. Включается в сеть с конденсатором.  Вид тока - переменный;  Напряжение - 127В;  Мощность - 6Вт;  Частота вращения - 1400об./мин. ;  Частота переменного тока - 50Гц; Электродвигатель типа СД-54 представляет собой конденсаторный синхронный реактивный двигатель с короткозамкнутым ротором, предназначен для приведения в действие кинематики автоматических приборов. Синхронный двигатель СД-54 с редуктором широко применяется в различных областях, где требуется высокая надежность и точность работы. Благодаря своим характеристикам, этот электродвигатель подходит для использования как в промышленности, так и в бытовых и научно-исследовательских целях. В промышленности электродвигатель СД-54 с редуктором широко используется для привода различных механизмов, требующих точности и стабильной работы. Он применяется в промышленных роботах, конвейерах, ленточных пилорамах, пресс-станках и других машинах и оборудовании. Благодаря синхронной работе и возможности подключения к управляющей системе, электродвигатель СД-54 с редуктором обеспечивает стабильность и точность работы в самых сложных условиях. Электродвигатель СД-54 с редуктором также находит применение в бытовых и научно-исследовательских целях. Его можно использовать, например, в системах автоматического управления, приборах и электронике. Благодаря своей мощности и точности работы, электродвигатель СД-54 с редуктором может быть успешно применен в робототехнике, автоматизации домашних задач и других сферах. Данный электродвигатель обладает несколькими преимуществами перед другими типами двигателей. Одним из основных преимуществ является наличие редуктора, который позволяет увеличить момент на выходном валу. Благодаря этому, электродвигатель СД-54 с редуктором обладает большей силой и устойчивостью в работе. Характеристики: Напряжение питания, В -127; Частота питающей сети, Гц - 50; Потребляемый ток на холостом ходу, А, не более - 0,10; Потребляемая мощность на холостом ходу, В А, не более - 12.7; Момент вхождения в синхронизм (номинальный передаточный момент), Н м, не менее, при передаточном отношении 1/25 - 0,107; Частота и направление вращения выходного вала редуктора двигателя на холостом ходу (вид со стороны выходного конца вала), об/мин, не менее, при передаточном отношении 1/25 по часовой стрелке - 60; Одной из особенностей СД-54 является его возможность работать в различных режимах. Это может быть в режиме работы постоянного тока (DС) или переменного тока (АС). Также данный двигатель может работать в режиме разгона/торможения (F2). Одной из ключевых особенностей двигателя СД-54 является его возможность изменения частоты вращения вала. Это позволяет достичь оптимального режима работы и адаптировать двигатель под конкретные условия использования. Обмотки такого двигателя специально разделены для подключения синхроноузлов и ротора. Синхронный двигатель СД-54 хорошо совместим с различными средствами электроники и может работать при частоте сети до 400 Гц. Реверсивный электродвигатель типа РД-09А (мотор с редуктором) представляет собой управляемый асинхронный двигатель с короткозамкнутым ротором и предназначен для работы в качестве исполнительного двигателя в системах автоматических потенциометров и уравновешенных мостов. Номинальное напряжение питания, В: 127; Напряжение трогания на обмотке управления, В, не более: 10; Мощность, Вт: 10; Значение параметра для передаточного отношения редуктора: 1/39,06; Пусковой момент на выходном валу редуктора, Нрм, не менее: 0,392; Частота вращения выходного вала редуктора на холостом ходу, мин-1, не менее: 30.7; Направление вращения (вид со стороны выходного вала): по часовой стрелке; Режим работы по ГОСТ 183–74: продолжительный (S1); Электродвигатель встроен в механический редуктор и крепится на объекте посредством четырех винтов за корпус редуктора. Винт с отверстиями устанавливается в верхнее отверстие для заливки масла в редуктор, а остальные отверстия заглушаются обычными винтами. Перед эксплуатацией двигателя необходимо залить в редуктор со стороны выходного вала 10 см3, а в специальное отверстие с противоположной стороны для смазки подшипников 2 см3 приборного масла МВП ГОСТ 1805-76. Для исключения перехода масла из редуктора в полость статора у двигателей, залитых маслом не допускается нарушение горизонтального положения оси вала. В процессе эксплуатации допускается истечение масла через зазор между выходным валом и втулкой двигателя, при этом оставшееся количество масла в редукторе должно обеспечить нормальную работу двигателя в течение 3 мес. Эксплуатация двигателя с максимальной нагрузкой на выходной вал редуктора недопустима.
